额定电压450/750V及以下聚氯乙烯绝缘

固定布线用无护套电缆

Polyvinyl chloride insulated of rated voltages up to and including 450/750V

Non-sheathed cables for fixed wiring

产品简介：

    自50年代至今，聚氯乙烯（PVC）是使用得最多的电线电缆绝缘和护套材料，电线电缆用PVC 属于热塑性材料，资源丰富，能很好地挤包在电缆导体上，PVC绝缘电缆的长期允许工作温度为70℃，短时最高温度达160℃。由于其具有优良的物理、机械性能和较好的电气性能，耐油性、耐候性、不延燃性能突出。时至今日，电线电缆用PVC材料在额定电压0.6/1kV电线电缆的绝缘和低、中、高电压电缆的护套上依然得到广泛应用。

我公司生产的额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）是按照中华人民共和国国家标准GB/T 5023.3 — 2008《额定电压450/750V及以下聚氯乙烯绝缘电缆 第3部分：固定布线用无护套电缆》和机械行业标准JB 8734.2 — 1998《额定电压450/750V及以下聚氯乙烯绝缘电缆 第2部分：固定布线用电线电缆》的规定设计和制造。GB 5023.3--2008等同采国际电工委员会IEC 60227-3：1997，IDT 标准。另外，由于IEC 60227-3：1997，IDT 标准对产品规格范围的局限性，同时、根据国内市场需求，故将机械行业标准JB 8734标准作为对IEC 60227 的补充以适应国内市场 。

3  产品采用标准及新旧型号对照表

1  产品标准

GB/T 5023.3--2008 (IEC 60227-3:1997,IDT) 《固定布线用无护套电缆》，本标准等同采用国际电工委员会IEC 227.3标准的规定，BVR型电缆采用JB 8734.2 《固定布线用电缆电线》标准的规定。

根据用户需要，允许按双方协商的技术条件生产和交货。

2  产品适用范围

本产品适用于交流额定电压U₀/U为450/750V及以下的动力装置。

3  使用特性

3.1  电缆的额定电压U₀/U为450/750V。

U₀ ：为任一导体和“地”（电缆的金属护层或周围介质）之间的电压有效值。

U ：为多芯电缆或单芯电缆系统任何两项导体之间的电压有效值。

当用于交流系统时，电缆的额定电压应至少等于使用电缆系统的标称电压。该条件均适用于U₀和U值。

当用于支流系统时，该系统的标称电压应不大于电缆额定电压的1.5倍。

注：系统的工作电压允许长时间地超过该系统标称电压的10%，如果电缆的额定电压至少等于该系统的标称电压，则电缆可在高于额定电压10%的工作电压下使用。

3.2  电缆导体的长期允许工作温度应不超过70℃。

3.3  电缆敷设温度应不低于0℃，外径（D）小于25mm电缆的允许弯曲半径应不小于4D,外径（D）为25mm及以上电缆的允许弯曲半径应不小于6D。

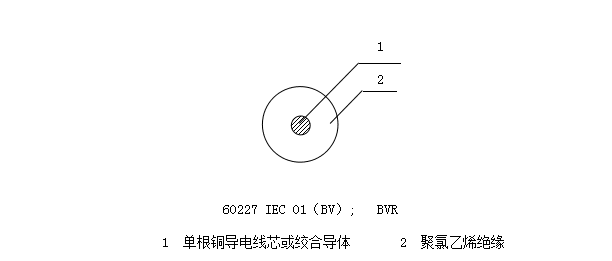

4  电缆型号及结构示意图如表1

表   1

5  电线规格如表2

表   2

6  主要技术性能

6.1  导电线芯20℃时的直流电阻应符合GB/T 3956标准的规定。BVR的导体芯数和结构应符合GB8734.2标准的规定。

6.2  挤包在导体上的绝缘应是PVC/C型的聚氯乙烯混合物。

6.3  227IEC01（BV）型电缆的绝缘厚度应符合GB5023.3标准的规定，BVR型电缆的绝缘厚度应符合JB8734.2标准的规定。

6.4  227IEC01（BV）型电缆70℃时的绝缘电阻应符合GB5023.3标准的规定，BVR型电缆70℃时的绝缘电阻应符合JB8734.2标准的规定。

6.5  成品电缆浸水1h后，应能承受工频交流试验电压2500V  5min未击穿。

6.6  电缆的不延燃性能应符合GB/T 18380.1《单根绝缘电线或电缆的垂直燃烧试验方法》标准的规定。

6.7  成圈长度为100m，成盘长度应大于100m

允许长度不小于20m的短段交货，其数量应不超过交货总长度的10%，且每件中的短段数应不超过2个。

根据双方的协议，允许以任何长度交货。

长度计量误差应不超过±0.5% 。
